巨大なガレージの大きいhvlsファン

大きい産業天井に付いている扇風機から吹く風は自然な微風システムのように、風速である人間の皮のちょうど最もよく涼しい感じ感じる。従って人員は提供したり人員を熱い夏の適した労働環境、改善する生産の効率を温度の相違5-8の程度を感じることができる。
 ファンの機能:
1）換気
ファンは全体のスペースの空気交換を改善する、itisは合理化された設計缶を作り出し2-3m/s速度の三次元風を、自然な微風システムを楽しみたい気がさせる完成する。それは高い比重の煙、湿気、二酸化炭素および悪い空気の分散を促進する。仕事域の質を、健康な改善することは、乾燥した安全な労働環境を作成するために、働く効率を改善する。
2）便利
それは作動するべき便利である制御システムは便利操作の最も最近のpoleless頻度コンバーター制御system.besidesを採用する、人間化された操作インターフェイスはまた電子の美を楽しむことを可能にし、機械工は生命を達成する。

1. 除湿

それが空気大量を作り出すことができるので湿気がよく分散するように効果的に非常に等減らす空気の循環を、トコジラミ、菌類のような問題の確率を促進しなさい。
4）美しく、耐久
複雑な表面処理の後で、プロダクトは費用性能の比率最も高い、各ファンの生命より多くのthan10年に達することができる期間のクリーニングの苦痛を避けることができる。

1. 省エネ

ファンのモーターの評価される力は1.5KW、各ファン1000平方メートルの仕事域、1日あたりの8時間をカバーできるである典型的で小さいファンと比較されるちょうど10度力のエネルギー消費であり高い発電の消費の空気状態は、大きい産業天井に付いている扇風機あなたの作業費を非常に削減できる省エネのモデルと呼ぶことができる。




「DAISEN "の産業天井に付いている扇風機の技術標準
概要
型式番号----------------------------------------------------------DS-7.3
操作モード---------------------------------------------------------前方操業
直径------------------------------------------------------------------24のFT/7.3メートル
刃様式------------------------------------------------------------- Airfoil/OP
刃の数  ------------------------------------------------------- 6
わずかな馬力------------------------------------------------ 2.0 HP/1.5 kW
掛かる重量（平均） -------------------------------------- 156Kg
出荷の重量（を含む制御箱、土台ハードウェア） （平均）  186のKg
最高dB-------------------------------------------------------------------60
（*dBの価値はテストによって得られた。特定の適用/設置価値は変わるかもしれない。

主要部分のための技術的要求事項
1の刃:ファンの刃は空気力学の技術に基づいて設計されている。それは形作られる放出であり、AI Mg合金No.6061の金属material.andの作られてT6熱処理を渡した。刃の表面はまた研摩の酸化のさび止めの処置に渡される。ベールの各部分は広い3つの補強された腱および2分離によって補強されるキャビティを含んでいる（W） 182mmの高さ（H） 23mmは、最も薄い部分2mmであり、関係区域の最も厚い一部分は5mm （それは形であり、シミュレーションは来るページで示される）、6061 T6熱の強さ-であるAI Mg合金材料を私達の企業の50XXシリーズAI Mgの合金材料より大いに高い扱った。下のテーブルは機械特性の比較データ（付すテスト レポート）を示したものだ。

1のシャーシの構造;他のブランドと比較される統合的なシャーシの設計に熱い鍛造材、レーザーの切断、CNCの機械化、またさび止めの処置によってより強いstrength.itが解決する即時の影響、それの影響を機械で造られるある。
2の大きい産業天井に付いている扇風機のためにカスタマイズされるモーター。スウェーデンから輸入されるその内部軸受けはSKFのブランドである入力段階が付いている60dB、Super-high強さギヤ、2つモジュール、出力段階、3モジュール、大きいモジュールおよび良い粉砕プロセスの40mmが増強された台形車軸出口の構造、SKFスウェーデンからのオイル シールを拡大したより全装置の騒音の価値はより少なくある、イギリスのロードスターの高級で総合的な潤滑油は終生のoil-freeおよび手入れ不要であり、モーターはドイツのHクラスの絶縁材の等級を採用する。
3の制御システム:Polelessの周波数変換の制御システムは台湾Shilinの注文の頻度コンバーター（業界標準の証明と）、内部がちり止めを採用するmoisture-proof処置、作り付けのシュナイダー空気遮断器、積み過ぎおよび漏出保護、偶然の自動電源異常および警報出力の警報コード回路の失敗、ネットワークRS485コミュニケーションの直観的な検出は使用することができるサーキット ボードを使用し。産業4.0ネットワーク、反EMI、塵および防水IP66保護レベルへのアクセス。
4の本体:Q345Bの高力構造スチールはレーザーによって-曲がる-完全な溶接-プラスチック噴霧および防せい扱われ。盾はモーターが過熱することを防ぐためにステンレス鋼材料の熱放散ガイドの穴の設計を採用する、上部は列の穴の設計（ウエストの穴の設計にすべり止め機能がない）調節可能な取付けを採用する、下方部分は横断縦方向の対面調節可能な横の普遍的な接合箇所を（横断一方通行の調節だけ十分に企業のレベルを調節できない）採用し、下方部分はつないでいる。干渉および反低下装置の構造設計

5.安全部品:すべての接続のボルトはより8.8等級、高力すべり止めのナットが、ターンバックルねじ張力馬小屋ファンを反ゆるめる糸の接着剤を反ゆるめて構造の部分高力留まる糸の接着剤が付いている合金鋼ボルト、取付けられている反落ちるリングとanti-rustプラスチック包まれたワイヤー ロープ ケーブル8つのmmのの4部分を、使用する大きい高力ボルトである。

性能（最高速度で）
変位（吹くfwd） ----------14800 CMM （m3/min）
最高速度----------------------------------------------------------- 50のRPM
最高力の使用法@。速度-----------------------1.5 kW
最高効率@ 100%。速度 ------------------------------8.53CMM/Watt
最高の有効範囲（別の設置高さに従って、また障害の下で変わる）----600-1400のM2
典型的な産業間隔--------------------------------------------12-40メートル

取付けハードウェア
標準的な台紙---------------------------------
スイベル・ジョイントおよび250mmの低下の普遍的なI型梁クランプ
スイベル・ジョイント&200MMの低下のGlulamの台紙の（任意）ブラケット

付加的な低下延長（Puyou）---------20cmの増分の2mまで
モーター
ギヤ モーター -------------------------------------------------------CV40-30-1500
構造の忍耐-------------------------------------------------------SKFの重負荷軸受け
設計生命------------------------------------------------------- 12年
HP -------------------------------------------------------  2/1.5 kW
包囲された実用温度-------------  -20 +40C°へのC°
絶縁材のクラス--------------------------------------H
クラスを保護しなさい------------------------------------------IP 55
仕事Contition-------------------------------------------連続的なS1
サービス要因----------------------------------------0.8/0.78
変速機
タイプ--------------------------------------------------------2段階ダイヤリングの螺旋形
サービス間隔-------------------------------------------手入れ不要総合的なギヤ注油グリース

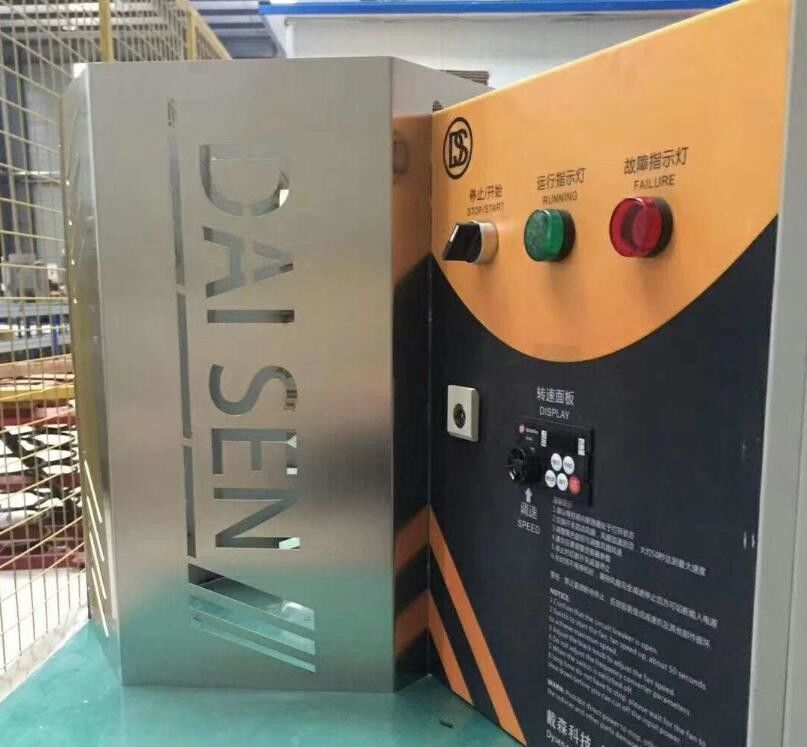

運動制御のパネル（MCP）
標準的な力および最高Ampの引くこと----------------------220V AC 2Ø （16A）  または380 AC 3Ø （20A）
電源作動表示ライト-------------------------------------------------------欠陥/動くこと（赤い/緑）
RFのライン・フィルタ-------------------------------------RF
空気ブレーカ---------------------------------------シュナイダー220V1Ø 16A 380V3Ø16A
VFDモーター ドライブ ケーブル-----------------RVV1*
頻度コンバーター-------------------------
poleless頻度コントローラー、（1.5KW）|380V/220V
安全部品
ターンバックルねじ
機械反低下の構造
プラスチックは鋼鉄ケーブルに塗った
刃保持器リンク（6）の安全ケーブル、人ワイヤー（唯一の天井の台紙）
8.8 10.9、異なった構造のための12.9等級の高力ねじそしてすべり止めのナット。
保証
モーター、刃、変速機及びコントロール パネルの1つの年の部品の保証。
