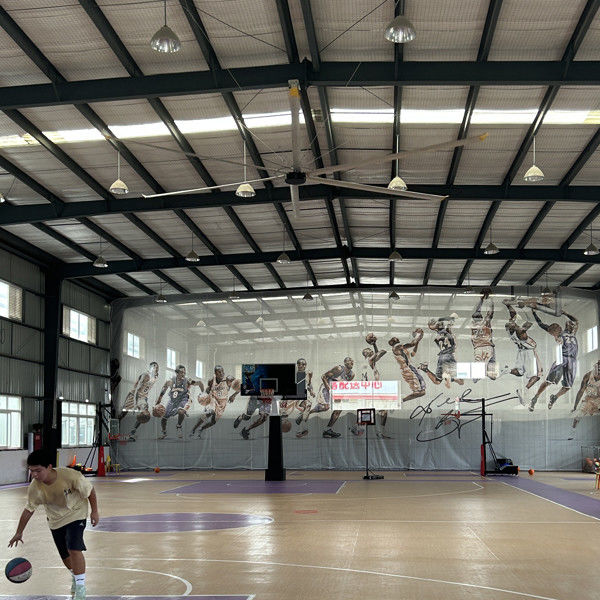

7.3mの巨大な天井に付いている扇風機

大型の産業用天井扇風機から吹く風は 自然な風のように感じます 風速は人間の肌の最高の涼しい感覚です スタッフは5-8度の温度差を感じることができます暑い夏に適した作業環境を提供すること生産効率を向上させる.

扇風機の機能:

1)換気

扇風機は,空気の交換を改善する'2~3m/sの速さで 3次元風を発生させ,自然風の風を楽しみたいようにします.それは煙,湿度,二酸化炭素と高固有重力のある低気圧. 作業エリアの質を向上させ,健康で乾燥し安全な作業環境を作り,作業効率を向上させるため.

2)便利性

操作の便利さに加えて,制御システムは最新のポールレス周波数コンバーター制御システムを採用します.電子と機械の美しさを楽しむことができます..

1. 脱湿

大量の空気を生産し,効果的に空気循環を促進し,湿気がうまく散布し,バグ,真菌などの問題の確率を大幅に減らすことができます.
4)美しい 耐久性
複雑な表面処理の後,製品は定期清掃の痛みを避けることができます.コスト性能比が最も高く,各扇風機の寿命は10年以上に達します.

1. エネルギー節約

扇風機の電源は1.5KWで 各扇風機は1000平方メートルの作業面積をカバーし 1日8時間稼働します 電力消費量はわずか10度です典型的な小型扇風機と高電力消費のエアコンと比較するとエネルギー省エネのモデルと呼ばれ,あなたの運用コストを大幅に削減することができます.

作業原理:

大幅な天井扇風機は, エネルギー節約,作業環境の改善のために特別に開発された製品シリーズです.冷却は冷却と快適さの効果を達成する唯一の方法ではありません扇風機が吹ける面積は 扇風機の直径の大きさによって決定されますが 速度とは関係ありません大直径と低速度の産業用扇風機は これらすべての特徴を組み合わせます.
長年の深遠な研究と探査を経て 海外の高度な航空技術を統合することで 我々は優れた性能を持つプロペラブレードを開発しましたゆっくりと回転することで,継続的で静かな風に適合します.独特で高効率の刃によって生成される 大量の空気流が押し下ろし,ほぼ完璧なプロペラ排気体が作られる.
大量の空気流を地面に押し上げ,水平に移動する高度な空気流を構成し,全体的な空気循環を生成します.利点は,地面を覆い,空気の3次元循環です..
発生する風速は"大型産業用天井扇風機"人体の皮膚を通過する時の冷却の最高の感覚に完全に基づいて計算されています. 強い空気流は人を刺激し,直接吹き飛ばされたような感覚を引き起こします.空気流のスピードが高すぎると めまいがする皮膚の蒸発によってのみ 風に吹かれる速度で 人を美化できる'涼しい感じがします




"ジュンイ"産業用天井扇風機の技術規格

一般的な
モデル番号はDS-73
動作モード 進撃
直径 24 フィート / 7.3 メートル
刃のスタイル 翼/OP
刃の数 ---------------------------------------------------- 6
名乗馬力 -------------------------------------------- 2.0 HP / 1.5 kW
吊り重量 (平均) -------------------------------------------------- 156Kg
輸送重量 (制御箱,マウントハードウェアを含む) (平均) 186 kg
最大 dB
(*dB値は試験によって得られた.特定のアプリケーション/設置値が異なる可能性があります.

キーコンポーネントに関する技術要件
1扇風機の刃は,空気力学技術に基づいて設計されています.それは外押し形成され,AI-Mg合金No.6061金属材料で作られています.そしてT6熱処理を通過しました.刃の表面も通過しています 磨材酸化の抗腐食処理片方のボールには 3つの強化先と 2つの隔離強化空洞があり,幅は 182mm,高さは 23mm,最も薄い部分は 2mm5mmです. その形状とシミュレーションは,次のページで示されます.6061 T6の熱処理された AI-Mg合金材料の強度は,我々の業界で使用されている 50XXシリーズ AI-Mg合金材料よりもはるかに高い.下の表は,機械性能比較データを表示します (テストレポートは付属しています).

1シャーシ構造:他のブランドと比較して統合型シャーシ設計はより強い強度を持っています.それは瞬間的な衝撃の影響を解決します.それは熱鍛造,レーザー切削によって加工されています.CNC加工及び抗腐食処理.
2 モーター,スウェーデンから輸入されたSKFブランドの内軸承で,機器全体のノイズ値は60dB未満,インプットステージ付き超高強度ギア,2 モジュールスウェーデンからのSKFの拡大オイルシール高品質の合成潤滑油は 油なしで メンテナンスなしです,そしてモーターはドイツのH級隔熱グレードを採用します.
3制御システム:ポールレス周波数変換制御システムは,台湾シリンカスタム周波数変換器を使用 (業界標準認証)回路ボードの内部は,防塵と防湿処理を採用,内蔵されたシュナイダー空気断路器, 過負荷と漏洩防止, 意外な自動電源故障とアラーム出力, サーキット故障のアラームコード直感的な検出,ネットワーク RS485 通信が使用できます産業 4.0 ネットワークへのアクセス,アンチ-EMI,ダスト,防水 IP66 保護レベル
4主枠:Q345B高強度構造鋼はレーザーで処理されます. 曲がり,完全溶接,プラスチック噴霧,腐蚀防止.シールドは,モーターの過熱を防ぐために不oxidable鋼材の熱散導穴設計を採用上部は排の穴設計 (腰の穴設計には滑り防止機能がない) を採用し,調節可能装置下部は横向の長さ両方向の調整可能な水平ユニバーサル関節を採用している (横向の片方向の調整のみは業界でレベルを完全に調整することはできません)干渉装置と降落防止装置の構造設計

5. 安全部品:すべての接続ボルトは,高強度ボルトが 8.8 以上のグレード,高強度防滑ナッツ,反緩む糸粘着剤,反緩むターンブックルスクリュー緊張安定ファン,構造の一部には高強度固定糸の粘着剤が付いた合金鋼のボルト,4本8ミリメートルの防腐プラスチックで包まれたワイヤロープケーブルと 防落リングが設置されています

性能 (最大速度で)
移動 (fwd,吹く) ---------- 14800 CMM ((m3/min)
最大速さ 50 RPM
電力使用 @ 最大速さ ----------------------- 1.5 kW
効率 @ 100% マックス 速さ ------------------------------ 8.53CMM/ワット
最大有効面積(異なる装置の高さや障害物の下によって異なります)----600~1400m2
典型的な産業間隔 -------------------------------------------- 12-40 メートル

ハードウェアの設置
標準マウント
ユニバーサル・Iビーム・クランプ/回転関節と250mmドロップ
グラムマウント (オプション) ブレーケット/回転関節&200MMドロップ

追加ドロップ拡張 (Puyou) 20cmの増幅で2mまで
モーター
ギアモーター --------------------------------------------------- CV40-30-1500
軸承構造 ------------------------------------------------------- SKF 重荷軸承
設計寿命 12年
HP 2 / 1.5 kW
周囲の動作温度------ -20°Cから+40°C
隔熱クラス H
保護クラス
労働状態 連続 S 1
サービスファクター 0.8/078
ギアボックス
型 ------------------------------------------------------------ 2段階ヘリコプター
使用期間 合成ギア潤滑油 メンテナンスの不要
モーター制御パネル (MCP)
標準電源と最大アンプ 抽出 -------- --220V AC 2Ø (16A) または 380 AC 3Ø (20A)
電源指示灯 障害/運転 (赤/緑)
RF線フィルター
エアブレーカー シュナイダー 220V1Ø 16A 380V3Ø16A
VFDモーター駆動ケーブル -----------------RVV1*
周波数変換器
ポールのない周波数制御器,(1.5KW) 電力 380V/220V
安全要素
ターンバックルスクリュー
メカニカルな防落構造
プラスチックで覆われた鋼ケーブル
刃の固定リンク (6),安全ケーブル,ガイワイヤー (天井の固定のみ)
高強度スクリューと防滑ナッツ8個8,10.9異なる構造物では12.9級.
保証
モーター,ブレード,ギアボックスとコントロールパネルに 1 年間の部品保証

産業用天井扇風機のオプションは以下のとおり異なります.


モデルの電圧 (V) パワーの直径 最大速度 音量 dB 級重量

詳細な製品情報については 海外販売部門に連絡してください
